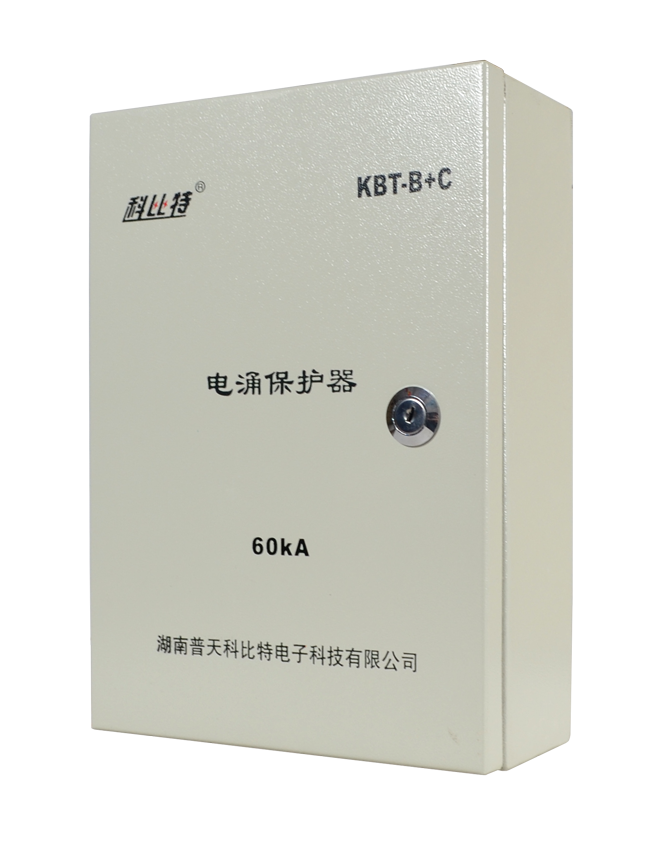

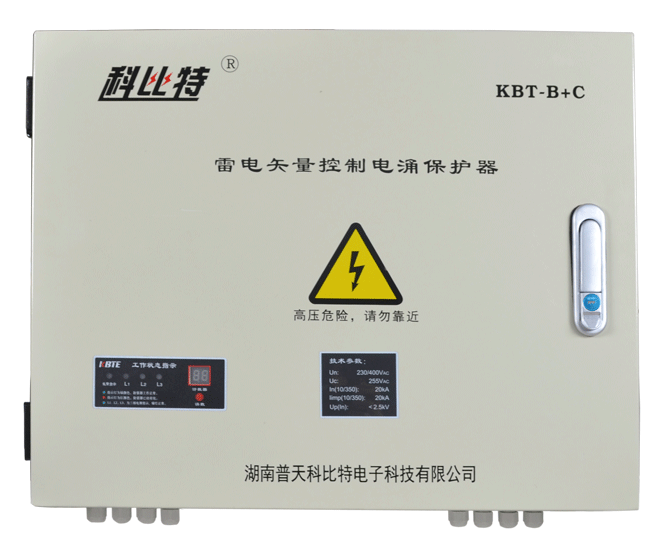

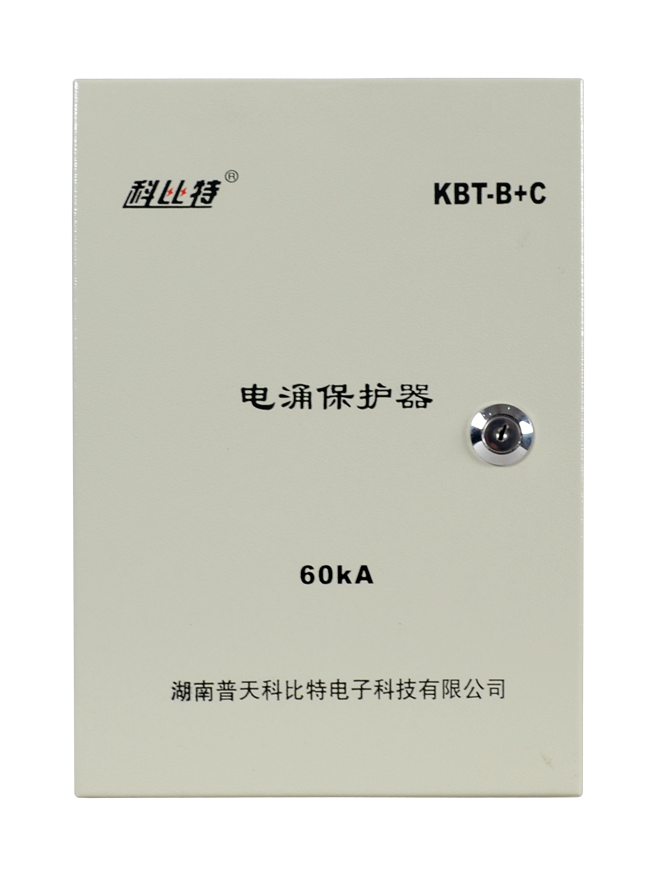

型号：KBT-B+C
KBT-B+C雷电矢量控制电涌保护器是依据YD/T1235.1-2002《通信局(站)低压配电系统用电涌保护器技术要求》和GBl8802. 1-2011《低压配电系统的电涌保护器(SPD)第一部分：性能要求和试验方法》标准设计制造，内部关键器件均采用优质产品，具有防水防尘、防爆阻燃、结构合理、性能可靠、响应迅速、雷电通流量大、漏流小等特点，同时具备劣化指示、电光告警、雷击次数记录、远程告警干点输出等功能，使用时必须与配电系统整体功率相匹配，最大功率应不超过10KW。
采用B+C级串联式保护方式，在两级之间接入了 “雷电矢量控制器”，能够有效控制雷击电流的大小和流向，并具有高频滤波功能，该设备可以切断或者隔离浪涌电流在电源通道（网络、设备、端口间）的传播，以及减少由于接地环路造成的不同网络间、设备间、端口间的共模电压差。在其内部具有二级（B+C级）保护功能，当线路遭受雷击（直接雷击或感应雷击）时，强大的雷电流经过第一级泄放后，流经雷电矢量控制器，再经第二级防雷泄放到大地。
|
名称 |
三相雷电矢量控制电涌保护器 |
单相雷电矢量控制电涌保护器 |
||||||||||
|
产品编码 |
X13-01 |
X13-02 |
X13-03 |
X13-04 |
X13-05 |
X13-06 |
X13-07 |
X14-01 |
X14-02 |
X14-03 |
X14-04 |
X14-05 |
|
型号 |
KBT-B+C |
KBT-B+C |
KBT-B+C |
KBT-B+C |
||||||||
|
规格 |
380/200 |
380/160 |
380/120 |
380/100 |
380/80 |
380/60 |
380/40 |
220/120 |
220/100 |
220/80 |
220/60 |
220/40 |
|
保护级别 |
第一级+第二级 |
第二级+第三级 |
第一级+第二级 |
第二级+第三级 |
||||||||
|
试验类别 |
T1(Ⅰ级)+T2(Ⅱ级) |
T2(Ⅱ级) |
T1(Ⅰ级)+T2(Ⅱ级) |
T2(Ⅱ级) |
||||||||
|
额定工作电压Un（V） |
AC220/380 |
AC220 |
||||||||||
|
最大功率（kW） |
10（串联式） |
10（串联式） |
||||||||||
|
最大持续工作电压Uc（V） |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
|
B级冲击电流（10/350μs）Iimp（kA） |
50 |
40 |
30 |
25 |
20 |
/ |
/ |
30 |
25 |
20 |
/ |
/ |
|
B级标称放电电流In（kA） |
200 |
160 |
120 |
100 |
80 |
60 |
40 |
120 |
100 |
80 |
60 |
40 |
|
B级最大放电电流Imax（kA） |
/ |
/ |
/ |
/ |
/ |
120 |
80 |
/ |
/ |
/ |
120 |
80 |
|
C级标称放电电流In（kA） |
100 |
80 |
60 |
60 |
40 |
40 |
20 |
60 |
60 |
40 |
40 |
20 |
|
C级最大放电电流Imax（kA） |
200 |
160 |
120 |
120 |
80 |
80 |
40 |
120 |
120 |
80 |
80 |
40 |
|
电压保护水平Up（kV） |
2.5 |
2.5 |
2.5 |
2.0 |
1.8 |
1.5 |
1.2 |
2.5 |
2.0 |
1.8 |
1.5 |
1.2 |
|
连接导线标准（mm2） |
≥6 |
≥6 |
≥6 |
≥6 |
≥6 |
≥6 |
≥6 |
≥10 |
≥10 |
≥10 |
≥10 |
≥10 |
|
接地线标准（mm2） |
≥10 |
≥10 |
≥10 |
≥10 |
≥10 |
≥6 |
≥6 |
≥10 |
≥10 |
≥10 |
≥6 |
≥6 |
|
指示灯及雷电计数器 |
带智能休眠功能的雷电计数、工作指示、故障指示 |
/ |
||||||||||
|
劣化指示 |
脱离器动作后，按读数按钮，指示灯红色显示 |
脱离器动作后，模块透明视窗内将显示红色 |
||||||||||
|
外形尺寸（mm） |
550×440×160 |
300×210×97 |
||||||||||
|
安装方式：挂墙安装 |
开孔尺寸588×320mm,开4个φ10mm×80孔 |
开孔尺寸279×141mm,开3个φ6mm×40孔 |
||||||||||
|
响应时间t（ns） |
＜25 |
|||||||||||
|
保护模式 |
L/N-PE |
|||||||||||
|
外壳材料 |
冷轧钢板，表面静电喷塑 |
|||||||||||
|
外壳阻燃等级 |
UL94-V0 |
|||||||||||
|
外壳防护等级 |
IP65 |
IP20 |
||||||||||
|
推荐串联过流保护器 |
内置断路器 |
|||||||||||
|
接口类型 |
M6螺丝压接 |
M5螺丝压接 |
||||||||||
|
工作温度（℃） |
-40～+85 |
|||||||||||
|
参考标准 |
IEC61643-1:2005 GB18802.1-2011 YD/T1235.1-2002 |
|||||||||||
用于通信基站、中继站、气象站、水文站、雷达站、高速公路收费站、加油站等野外的电源系统防雷。
