    SPD有两种波形,分别是10/350μs和8/20μs两种,他们分别代表了什么含义呢?下面就来了解一下吧:

    根据IEC标准,I级SPD测试采用I类波形,其冲击电流特性参数是雷电放电电流Iimp、比能量W/R和能量Q,其波形为10/350μs;

    2级SPD测试采用II类波形,即8/20μs,其冲击电流特征参数由电流(In或Imax)上升时间T1和半峰时间T2组成。


    如上图所示,10/350μs波形中10表示雷电流从0到达峰值90%的时间是10微秒,350表示的是雷电流从0经过峰值后衰减到半峰值(峰值的一半)的时间是350微秒。
    8/20μs波形中8表示雷电流从0到达峰值90%的时间是8微秒,20表示的是雷电流从0经过峰值后衰减到半峰值(峰值的一半)的时间是20微秒。

    两个波形的区别是8/20μs波形电流上升时间和衰减时间都很快,10/350波形上升时间快,衰减时间慢,造成的差异是10/350μs波形相对应的雷电流能量要远大8/20μs波形,大约在17~21倍之间。

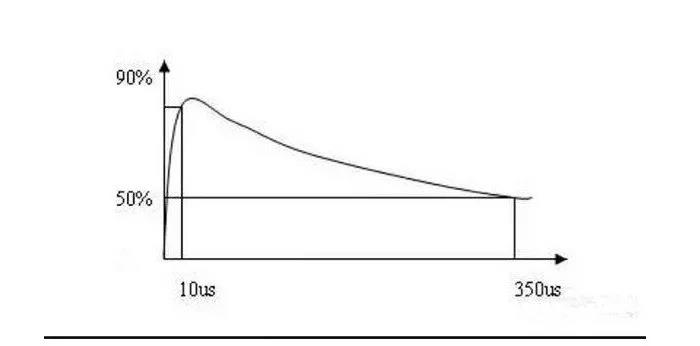

    (10/350μs波形)

    10/350μs波形和8/20us波形在SPD生产过程中,最直接的影响是决定了SPD所采用的材料和结构的不同。

    8/20μs波形从行波产生到消亡经历的时间都很短,其对SPD的损害主要集中在电流应力冲击,其对SPD劣化速度的影响很小,所以,二级以及后续级别浪涌保护器均以压敏电阻作为内部泄流元件。

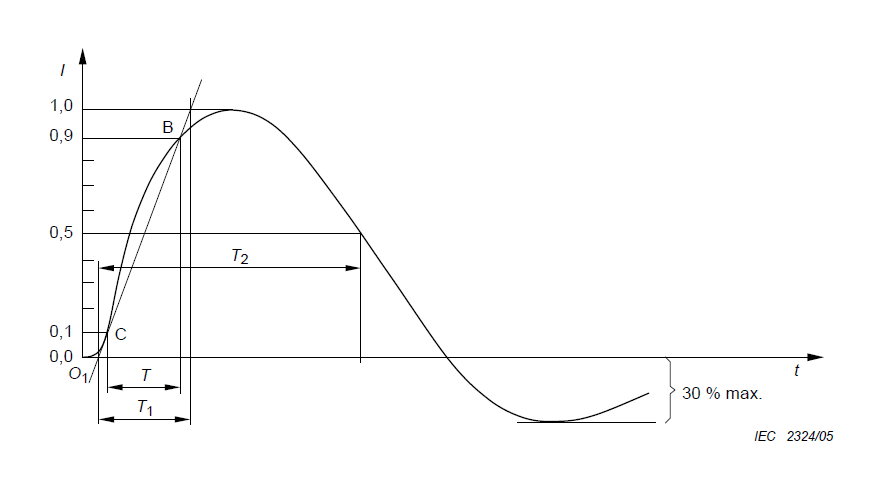

    (8/20μs波形)

    10/350μs波形由于衰减的时间长,其对SPD的影响除了电流应力之外,最主要的是产出的热量会对SPD产生极大的损害,普通的压敏电阻虽然能够承受电流的应力冲击,但是,长时间的工作产生的热量会急剧加速压敏电阻的劣化,严重影响SPD的使用寿命。

    所以,大多数的T1级SPD都是以放电管或者间隙或者两者组合压敏电阻的形式作为内部泄放电流元件。
